耐磨陶瓷閘閥

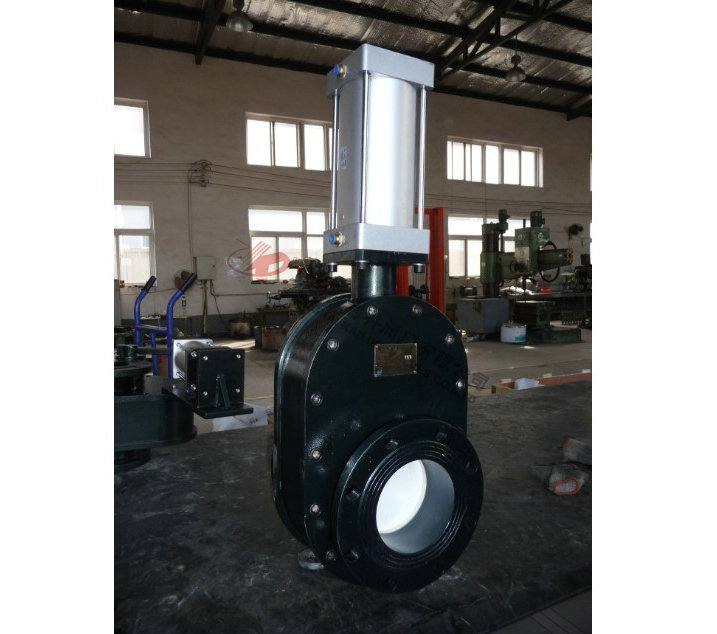

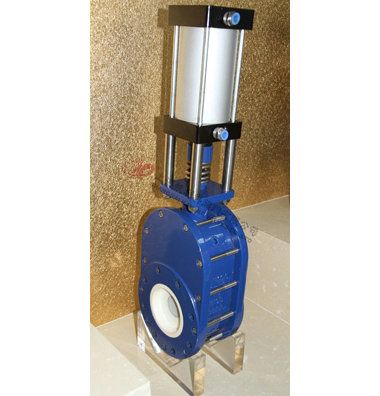

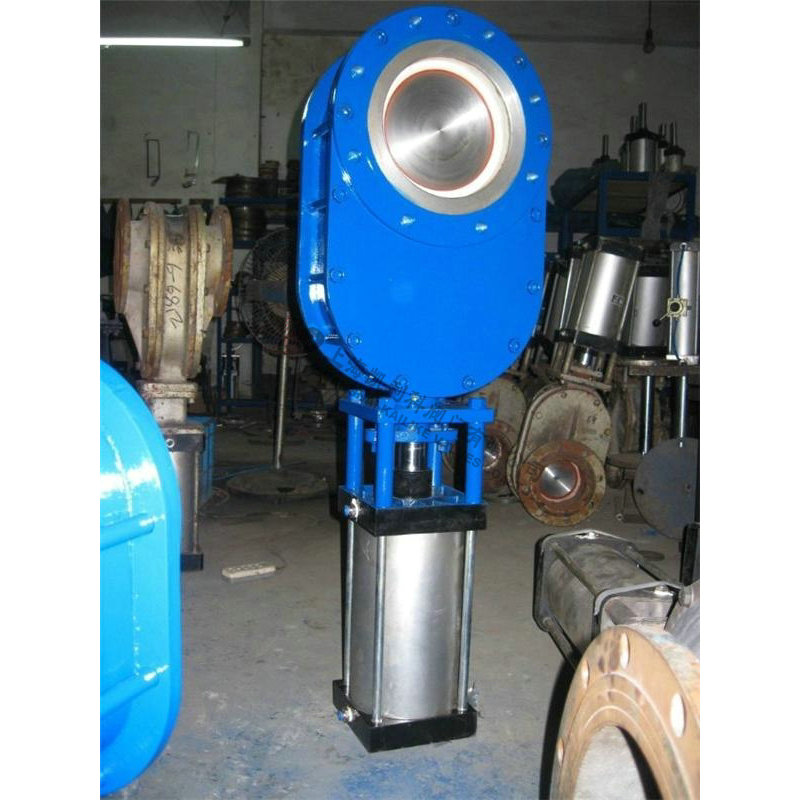

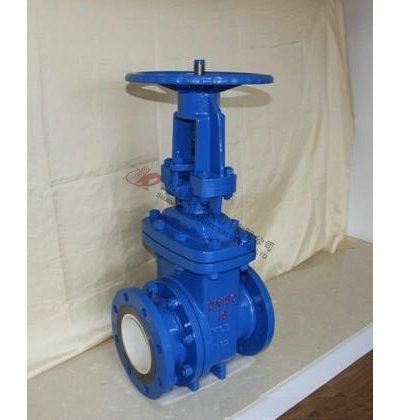

Z41TC耐磨陶瓷閘閥、氣動陶瓷閘閥、電動陶瓷閘閥閘板、閥座密封面采用工程陶瓷材料的先進工藝研制開發制造而成，耐磨、耐沖刷、抗擦傷性能特強，其使用壽命比普通合金材質密封面高10倍以上。采用高性能填料，密封可靠、性能優良、造型美觀。傳動方式有手動、齒輪傳動、電動、氣動等，滿足各種工程需要及用戶要求。
|
產品名稱： |
耐磨陶瓷閘閥 |
產品型號： |
Z41TC |
|
公稱通徑： |
DN50～DN500 |
結構形式： |
閘板式 |
|
公稱壓力： |
1.6Mpa～6.4Mpa |
連接方式： |
法蘭 |
|
適用溫度： |
-20ºC～+150ºC～600ºC |
驅動方式： |
手動、電動、氣動 |
|
閥體材質： |
WCB、鑄鋼、碳鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
干灰、石灰、漿液 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
Z41TC耐磨陶瓷閘閥閘板、閥座密封面采用工程陶瓷材料的先進工藝研制開發制造而成，耐磨、耐沖刷、抗擦傷性能特強，其使用壽命比普通合金材質密封面高10倍以上。采用高性能填料，密封可靠、性能優良、造型美觀。傳動方式有手動、齒輪傳動、電動、氣動等，滿足各種工程需要及用戶要求。
主要性能規范
|
型號 |
公稱壓力 |
試驗壓力 |
工作溫度 |
適用介質 |
|
（Mpa） |
強度 |
密封（液） |
|
Z41TC |
1.6 |
2.4 |
1.8 |
≤350℃ |
液體、灰、固體等介質 |
|
2.5 |
3.8 |
2.8 |
≤200℃ |
|
4.0 |
6.0 |
4.4 |
|
6.4 |
9.6 |
7.0 |
主要零件材料
|
零件名稱 |
材 料 編 號 |
|
閥體 |
WCB |
ZGCr5Mo |
ZG1Cr18Ni9Ti |
|
閥蓋 |
WCB |
ZGCr5Mo |
ZG1CR18NI9Ti |
|
閥板 |
WCB+工程陶瓷 |
ZGCr5Mo+工程陶瓷 |
ZG1Cr18Ni9Ti+工程陶瓷 |
|
閥座 |
工程陶瓷 |
工程陶瓷 |
工程陶瓷 |
|
閥桿 |
2Cr13 |
25Cr2Mov |
1Cr18Ni9Ti |
|
閥桿螺母 |
ZCuA110Fe3 |
ZCu110Fe3 |
ZCuA110Fe3 |
主要連接尺寸PN1.6-2.5MPa
|
公稱壓力 |
公稱通徑 |
尺寸（mm） |
|
PN（MPa） |
DN（mm） |
L |
D |
D1 |
D2 |
b-f |
Z-φd |
H |
Do |
|
1.6 |
50 |
250 |
160 |
125 |
100 |
18-3 |
4-18 |
358 |
240 |
|
65 |
265 |
180 |
145 |
120 |
18-3 |
4-18 |
373 |
240 |
|
80 |
280 |
195 |
160 |
135 |
20-3 |
8-18 |
435 |
280 |
|
100 |
300 |
215 |
180 |
155 |
20-3 |
8-18 |
500 |
300 |
|
125 |
325 |
245 |
210 |
185 |
22-3 |
8-18 |
614 |
320 |
|
150 |
350 |
280 |
240 |
210 |
24-3 |
8-23 |
671 |
360 |
|
200 |
400 |
335 |
295 |
265 |
26-3 |
12-23 |
818 |
400 |
|
250 |
450 |
405 |
335 |
320 |
30-3 |
12-25 |
969 |
450 |
|
300 |
500 |
460 |
410 |
375 |
30-4 |
12-25 |
1145 |
560 |
|
350 |
550 |
520 |
470 |
435 |
34-4 |
16-25 |
1280 |
640 |
|
400 |
600 |
580 |
525 |
485 |
36-4 |
16-30 |
1452 |
640 |
|
450 |
650 |
640 |
585 |
545 |
40-4 |
20-30 |
1541 |
720 |
|
500 |
700 |
705 |
650 |
608 |
44-4 |
20-34 |
1676 |
720 |
|
2.5 |
50 |
250 |
160 |
125 |
100 |
20-3 |
4-18 |
358 |
240 |
|
65 |
265 |
180 |
145 |
120 |
22-3 |
8-18 |
373 |
240 |
|
80 |
280 |
195 |
160 |
135 |
22-3 |
8-18 |
435 |
280 |
|
100 |
300 |
230 |
190 |
160 |
24-3 |
8-23 |
500 |
300 |
|
125 |
325 |
270 |
220 |
188 |
28-3 |
8-25 |
614 |
320 |
|
150 |
350 |
300 |
250 |
218 |
30-3 |
8-25 |
674 |
360 |
|
200 |
400 |
360 |
310 |
278 |
34-3 |
12-25 |
818 |
400 |
|
250 |
450 |
425 |
370 |
332 |
36-3 |
12-30 |
969 |
450 |
|
300 |
500 |
485 |
430 |
390 |
40-4 |
16-30 |
1145 |
560 |
|
350 |
550 |
550 |
490 |
448 |
44-4 |
16-34 |
1280 |
640 |
|
400 |
600 |
610 |
550 |
505 |
48-4 |
16-34 |
1452 |
640 |
|
450 |
650 |
660 |
600 |
555 |
50-4 |
20-34 |
1541 |
720 |
|
500 |
700 |
730 |
660 |
610 |
52-4 |
20-41 |
1676 |
720 |
主要連接尺寸PN4.0-6.4MPa
|
公稱壓力 |
公稱通徑 |
尺寸（mm） |
|
PN(MPa) |
DN（mm） |
L |
D |
D1 |
D2 |
D6 |
b-f |
F2 |
Z-φd |
H |
Do |
|
4.0 |
50 |
250 |
160 |
125 |
100 |
88 |
20-3 |
4 |
4-18 |
371 |
280 |
|
65 |
280 |
180 |
145 |
120 |
110 |
22-3 |
4 |
8-18 |
391 |
280 |
|
80 |
310 |
195 |
160 |
135 |
121 |
22-3 |
4 |
8-18 |
455 |
320 |
|
100 |
350 |
230 |
180 |
160 |
150 |
24-3 |
4.5 |
8-23 |
551 |
360 |
|
125 |
400 |
270 |
220 |
188 |
176 |
28-3 |
4.5 |
8-25 |
628 |
400 |
|
150 |
450 |
300 |
250 |
218 |
204 |
30-3 |
4.5 |
8-25 |
708 |
400 |
|
200 |
550 |
375 |
320 |
282 |
260 |
38-3 |
4.5 |
12-30 |
885 |
450 |
|
250 |
650 |
445 |
385 |
345 |
313 |
42-3 |
4.5 |
12-34 |
906 |
560 |
|
300 |
750 |
510 |
450 |
408 |
364 |
46-4 |
4.5 |
16-34 |
1203 |
640 |
|
350 |
850 |
570 |
510 |
465 |
422 |
52-4 |
5 |
16-34 |
1341 |
640 |
|
400 |
950 |
655 |
585 |
535 |
474 |
58-4 |
5 |
16-41 |
1492 |
720 |
|
6.4 |
80 |
310 |
210 |
170 |
140 |
121 |
30-3 |
4.5 |
8-23 |
570 |
300 |
|
100 |
350 |
250 |
200 |
168 |
150 |
32-3 |
4.5 |
8-25 |
700 |
300 |
|
125 |
400 |
295 |
240 |
202 |
176 |
36-3 |
4.5 |
8-30 |
780 |
350 |
|
150 |
450 |
340 |
280 |
240 |
204 |
38-3 |
4.5 |
8-34 |
850 |
350 |
|
200 |
550 |
405 |
345 |
300 |
260 |
44-3 |
4.5 |
12-34 |
1035 |
400 |
|
250 |
650 |
470 |
400 |
352 |
313 |
48-3 |
4.5 |
12-41 |
1050 |
560 |
|
300 |
750 |
530 |
460 |
412 |
361 |
54-4 |
4.5 |
16-4 |
1470 |
640 |
聲明：【耐磨陶瓷閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的耐磨陶瓷閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
