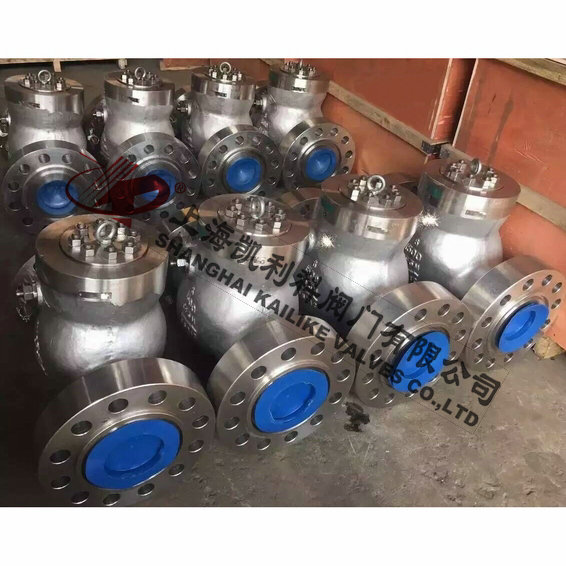

H44H,H44W不銹鋼高壓止回閥
H44W不銹鋼高壓止回閥用于壓力 1.6~25MPa 工作溫度 -29~+550℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上，其主要作用是防止介質倒流、防止泵及其驅動電機反轉，以及容器內介質的泄放，適用介質為水、油品、蒸汽、酸性介質等。廣泛應用在石油、化工、制藥、化肥、電力行業、低溫等各種工況的管路上。
|
產品名稱： |
不銹鋼高壓止回閥 |
產品型號： |
H44H、H44W |
|
公稱通徑： |
DN50～DN600 |
結構形式： |
旋啟式 |
|
公稱壓力： |
1.6MPa～25.0MPa | 150LB～1500LB |
連接方式： |
焊接、法蘭 |
|
適用溫度： |
-29ºC～+550ºC |
驅動方式： |
介質推動 |
|
閥體材質： |
不銹鋼、304、316、36L |
標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、蒸汽 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
H44H、H44W不銹鋼高壓止回閥用于壓力 1.6~25MPa 工作溫度 -29~+550℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上，其主要作用是防止介質倒流、防止泵及其驅動電機反轉，以及容器內介質的泄放，適用介質為水、油品、蒸汽、酸性介質等。廣泛應用在石油、化工、制藥、化肥、電力行業、低溫等各種工況的管路上。
設計規范
設計標準：API 6D、ASME B16.34、API 594、BS 1868、GB/T 12235、GB/T 12236、JB/T 8937
結構長度：ASME B16.10、API 6D、GB/T 12221
連接標準：ASME B16.5、ASME B16.47、ASME B16.25、GB/T 9113、JB/T 79、HG/T 20592
壓力試驗：API 598、API 6D、GB/T 13927、GB/T 26480
壓力與溫度等級：ASME B16.34 、GB/T 12224
結構特點
1、產品結構緊湊合理、密封可靠、性能優良。
2、體積小、重量輕。
3、適用范圍廣。
4、閥瓣關閉快速、動作靈敏。
5、關閉沖擊力小、不易產生水錘現象。
6、流道通暢、流體阻力小。
壓力試驗
|
公稱壓力（LB） |
強度試驗 |
水密封試驗 |
氣密封試驗 |
|
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
150 |
3.1 |
450 |
2.2 |
315 |
0.5～0.7 |
60～100 |
|
300 |
7.8 |
1125 |
5.6 |
815 |
|
600 |
15.3 |
2225 |
11.2 |
1630 |
|
900 |
23.1 |
3350 |
16.8 |
2440 |
|
1500 |
40.2 |
5350 |
25.8 |
3550 |
主要零件材料
|
殼體 |
ASTM A216WCB |
ASTMA351 Cf8 |
|
閥瓣及支架 |
WCB |
CF8 |
CF8M |
Monel |
|
銷軸 |
F6a |
F304 |
F316 |
Monel |
F304 |
|
閥瓣表面 |
13Cr |
13Cr |
STL |
304 |
STL |
316 |
STL |
Monel |
304 |
304 |
STL |
|
閥座表面 |
13Cr |
STL |
STL |
304 |
STL |
316 |
STL |
Monel |
304 |
STL |
STL |
|
殼體 |
ASTM A351 CF3 |
ADTM A351 CF8M |
ASTM A351 CF8 |
|
閥瓣及支架 |
|
銷軸 |
F304L |
F316L |
F316 |
|
閥瓣表面 |
304L |
304L |
STL |
316 |
316 |
STL |
316L |
316L |
STL |
|
閥座表面 |
304L |
STL |
STL |
316 |
STL |
STL |
316L |
STL |
STL |
外形結構圖
主要外形尺寸150Lb
|
尺寸 |
inch |
2" |
2-1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
24" |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
mm |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
699 |
787 |
914 |
978 |
978 |
1275 |
|
H |
mm |
142 |
166 |
178 |
236 |
252 |
266 |
314 |
368 |
429 |
455 |
410 |
560 |
600 |
880 |
主要外形尺寸300Lb
|
尺寸 |
inch |
2" |
2-1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
24" |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
mm |
267 |
292 |
318 |
356 |
400 |
444 |
533 |
622 |
711 |
838 |
864 |
978 |
1016 |
1346 |
|
H |
mm |
165 |
185 |
205 |
228 |
250 |
275 |
325 |
378 |
410 |
480 |
530 |
575 |
630 |
860 |
主要外形尺寸600Lb
|
尺寸 |
inch |
2" |
2-1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
16" |
18" |
20" |
24" |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
mm |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
787 |
838 |
889 |
991 |
1092 |
1194 |
1397 |
|
H |
mm |
203 |
229 |
235 |
286 |
292 |
330 |
381 |
457 |
584 |
835 |
684 |
752 |
975 |
1111 |
主要外形尺寸900Lb
|
尺寸 |
inch |
2" |
2-1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
16" |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
mm |
368 |
419 |
381 |
457 |
559 |
610 |
737 |
838 |
965 |
1029 |
1130 |
|
H |
mm |
216 |
254 |
292 |
318 |
343 |
368 |
432 |
546 |
660 |
782 |
838 |
主要外形尺寸1500Lb
|
尺寸 |
inch |
2-1/2" |
3" |
4" |
5" |
6" |
8" |
10" |
12" |
14" |
16" |
|
DN |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
mm |
419 |
470 |
546 |
673 |
705 |
832 |
91 |
1130 |
1257 |
1384 |
|
H |
mm |
193 |
246 |
288 |
324 |
373 |
466 |
536 |
857 |
950 |
1020 |
聲明：【H44H,H44W不銹鋼高壓止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H44H,H44W不銹鋼高壓止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
