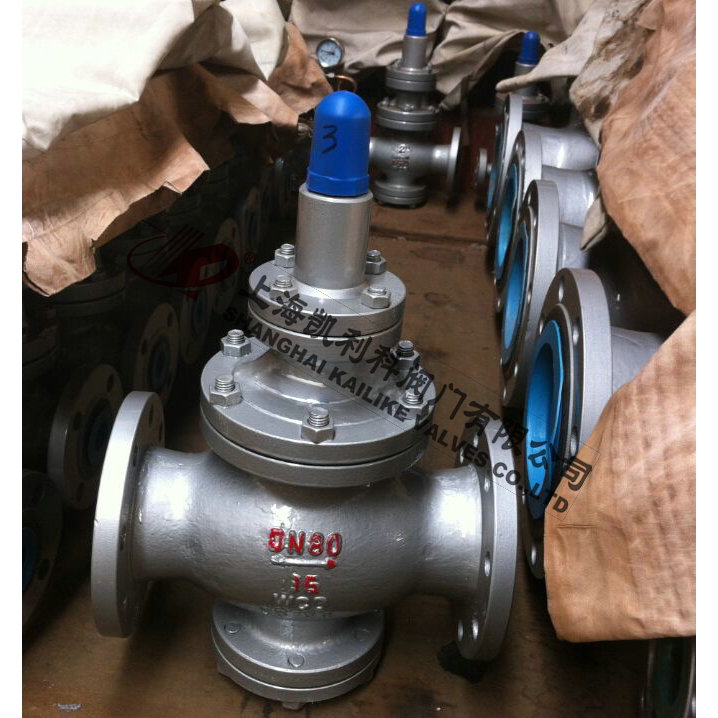

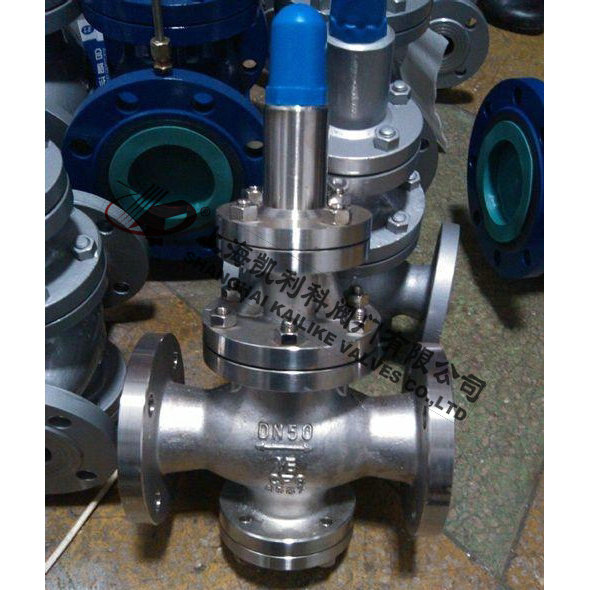

Y43H先導式減壓閥本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
| 產品名稱： | 先導式減壓閥 | 產品型號： | Y43H |
| 公稱通徑： | DN15～DN500 | 結構形式： | 活塞式、先導式 |
| 工作壓力： | 1.0MPa～6.4.0MPa～16.0MPa | 連接方式： | 法蘭、螺紋 |
| 適用溫度： | -20ºC～+425ºC | 功能作用： | 減壓后穩壓 |
| 閥體材質： | 鑄鐵、鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽等 | 生產廠家： | 上海凱利科閥門有限公司 |
| 公稱壓力（MPa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 殼化試驗壓力（Mpa） | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封試驗壓力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 最高進口壓力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口壓力范圍（Mpa） | 1.0-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-35 | 0.5-45 |
| 壓力特性偏差（Mpa）△P2P | GB12246-1989 | |||||
| 流量特性偏差（Mpa）△P2G | GB12246-1989 | |||||
| 最小壓差（Mpa） | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
| 滲漏量 | GB12245-1989 | |||||
| 標準 | 其他非標定制 | |||||
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
| 零件名稱 | 零件材料 |
| 閥體閥蓋底蓋 | WCB |
| 閥座閥盤 | 2Cr13 |
| 缸套 | 2Cr13/銅合金 |
| 活塞 | 合金鑄鐵 |
| 導閥座導閥桿 | 2Cr13 |
| 主閥彈簧 | 1Cr18Ni9Ti |
| 導閥主彈簧 | 50CrVA |
| 調節彈簧 | 60Si12Mn |
|
公稱通徑 DN |
外形尺寸 | |||
| L | H | H1 | ||
| 1.6/2.5MPa | 4.0MPa | |||
| 15 | 160 | 180 | 295 | 90 |
| 20 | 160 | 180 | 330 | 98 |
| 25 | 180 | 200 | 330 | 110 |
| 32 | 200 | 220 | 330 | 110 |
| 40 | 220 | 240 | 345 | 125 |
| 50 | 250 | 270 | 345 | 125 |
| 65 | 280 | 300 | 350 | 130 |
| 80 | 310 | 330 | 385 | 160 |
| 100 | 350 | 380 | 385 | 170 |
| 125 | 400 | 450 | 400 | 200 |
| 150 | 450 | 500 | 415 | 210 |
| 200 | 500 | 550 | 475 | 240 |
| 250 | 650 | 525 | 290 | |
| 300 | 800 | 580 | 335 | |
| 350 | 850 | 620 | 375 | |
| 400 | 900 | 660 | 405 | |
| 450 | 900 | 730 | 455 | |
| 500 | 950 | 750 | 465 | |
|
公稱通徑 DN |
外形尺寸 | |||
| L | H | H1 | ||
| 6.4MPa | 10.0/16.0MPa | |||
| 15 | 180 | 180 | 305 | 105 |
| 20 | 180 | 200 | 340 | 105 |
| 25 | 200 | 220 | 340 | 120 |
| 32 | 220 | 230 | 340 | 120 |
| 40 | 240 | 240 | 355 | 135 |
| 50 | 270 | 300 | 355 | 135 |
| 65 | 300 | 340 | 360 | 140 |
| 80 | 330 | 360 | 395 | 170 |
| 100 | 380 | 400 | 185 | |
| 125 | 450 | 415 | 215 | |
| 150 | 500 | 430 | 225 | |
| 200 | 550 | 495 | 260 | |
| 250 | 650 | 545 | 310 | |
| 300 | 800 | 600 | 355 | |
| 350 | 850 | 640 | 395 | |
| 400 | 900 | 690 | 435 | |
| 500 | 950 | 780 | 495 | |
聲明：【Y43H先導式減壓閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Y43H先導式減壓閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
