H48H截止止回閥

H48H截止止回閥按GB12235標準設計制造，結構合理、密封可靠、性能優良。截止止回多用閥具有截止閥和止回閥雙重功能，屬于一種多用閥，當閥門開啟時閥瓣沿著提升起的閥桿做升降運動，可作為止回閥用，當閥門關閉時閥桿壓緊閥瓣起到截止閥的作用。

產品名稱：	截止止回閥	產品型號：	HH44X
公稱通徑：	DN15～DN150	結構形式：	截止式
公稱壓力：	0.6MPa～2.5MPa	連接方式：	法蘭
適用溫度：	-29ºC～+300ºC	驅動方式：	手動
閥體材質：	青銅、鑄鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	海水、淡水、滑油、燃油、蒸汽	生產廠家：	上海凱利科閥門有限公司

產品說明

H48H截止止回閥按GB/T587-1993標準設計制造，結構合理、密封可靠、性能優良。截止止回多用閥具有截止閥和止回閥雙重功能，屬于一種多用閥，當閥門開啟時閥瓣沿著提升起的閥桿做升降運動，可作為止回閥用，當閥門關閉時閥桿壓緊閥瓣起到截止閥的作用。閥瓣、閥座密封面堆焊鐵基合金或司太立鈷基硬質合金，截止止回多用閥具有耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長的特點。截止止回多用閥可適用于船舶、石油、化工、制藥、電力行業等各種工況的水平安裝管路上。

性能規范 Technical Data

公稱壓力 Nominal Pressure(MPa)	公稱通徑 Nominal Diameter(am)	適用介質 Applicable Medium
0.6	15～150	海水、淡水、滑油、燃油和 t≤300℃蒸汽 Sea water, Fresh water, Lubricanting oil, Fuel oil, t≤250℃ steam.
1.0	65～150
1.6	65～150
2.5	15～125

主要零部件材質 Materials of Main Parts

零件名稱 Parts Name	材料 Material
零件名稱 Parts Name	名稱 Name	牌號 Marks
閥體、閥蓋、閥盤 Body/Cover/Disc	鑄鋼或鑄錫青銅	ZG230-450、ZCuSn10Zn2、 ZCuSn5Pb5Zn5
閥桿 Stem	不銹鋼或鋁青銅	2Cr13、CuA19Mn2

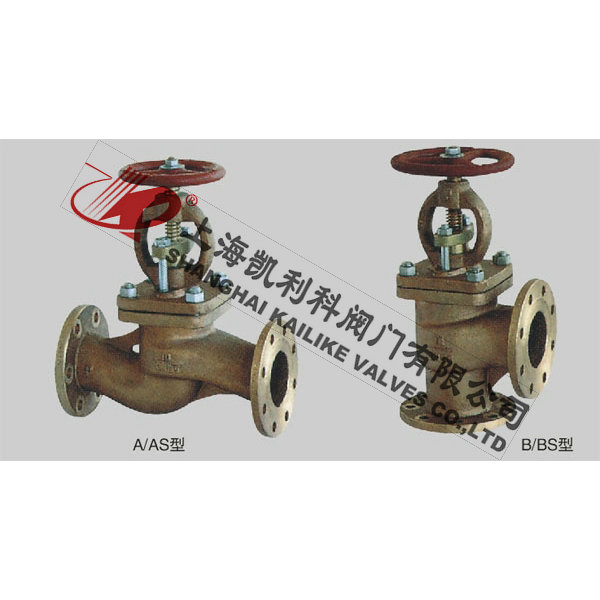

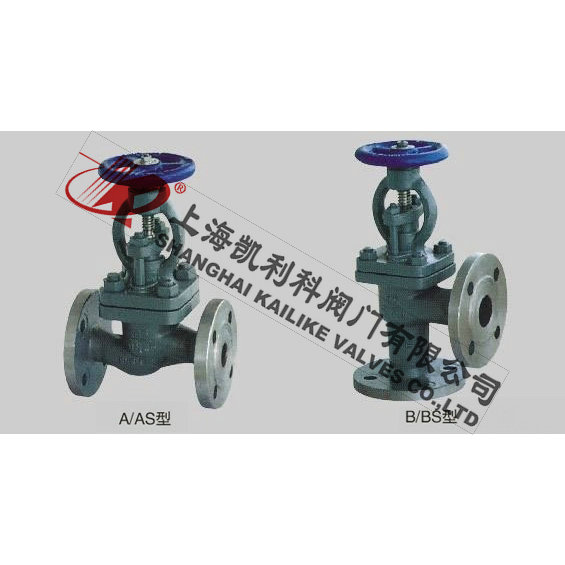

外形結構圖

A型、B型主要外形尺寸

公稱壓力 PN (MPa)	公稱通徑 DN (mm)	結構尺寸 Structure Dimension					壁厚 Thickness	法蘭 Flange					螺栓 Bolt		手輪 Hand wheel		升程 Lift Range m	參考重量 Weight(kg)
		L		H≈		H1		法蘭 Flange					螺栓 Bolt		手輪 Hand wheel			參考重量 Weight(kg)
		A型	B型	A型	B型	B型		D	D1	D2	d0	b	n個	Th	Do	S		A型	B型
1.0	65	290	115	309	275	115	6	155	123	104	15	14	6	M14	140	12	17	14.6	12.6
	80	310	125	345	298	125	6	170	138	118	15	14	8	M14	160	14	20	18.9	17.1
	100	350	150	374	325	135	6	190	158	138	15	14	8	M14	180	14	25	28.1	23.2
	125	400	175	426	372	155	7	215	183	164	15	14	10	M14	200	17	32	38.0	35.2
	150	480	180	487	415	160	7	240	208	190	15	14	12	M14	200	17	38	55.8	47.9
1.6	125	400	175	465	405	155	7	225	187	168	17	17	10	M16	250	22	32	53.3	45.1
1.6	150	480	180	524	457	160	8	255	217	196	17	19	12	M16	280	24	38	62.6	58.3
2.5	20	150	75	217	203	75	5	95	68	48	13	12	4	M12	80	8	7	4.6	4.4
	25	160	80	217	203	80	5	105	73	56	13	13	4	M12	80	8	7	5.1	5.O
	32	180	85	236	216	85	5	115	83	64	15	13	6	M14	100	9	9	6.3	6.3
	40	200	90	260	236	90	5	125	93	74	15	14	6	M14	120	11	11	8.5	7.7
	50	230	95	288	258	95	6	135	103	84	15	14	6	M14	140	12	14	10.9	10.3
	65	290	115	334	301	115	7	170	132	110	17	17	8	M16	160	14	17	17.9	15.9
	80	310	125	362	321	125	7	185	147	126	17	19	8	M16	200	17	20	25.4	23.5
	100	350	150	427	378	135	8	205	167	146	17	19	10	M16	250	22	25	37.6	32.8
	125	400	175	493	433	155	9	240	196	172	21	21	10	M20	280	24	32	65.4	52.6

AS型、BS型主要外形尺寸

公稱壓力 PN (MPa)	公稱通徑 DN (mm)	結構尺寸 Structure Dimension					壁厚 Thickness	法蘭 Flange					螺栓 Bolt		手輪 Hand wheel		升程 Lift Range m	參考重量 Weight(kg)
		L		H≈		H1		法蘭 Flange					螺栓 Bolt		手輪 Hand wheel			參考重量 Weight(kg)
		AS型	BS型	AS型	BS型	BS型		D	D1	D2	d0	b	n個	Th	Do	S		AS型	BS型
0.6	15	130	90	217	203	90	4	80	55	40	11	12	4	M10	80	8	7	3.9	3.8
	20	150	95	217	203	95	4	90	65	50	11	12	4	M10	80	8	7	4.4	4.3
	25	160	100	217	203	100	4	100	75	60	11	14	4	M10	80	8	7	4.8	4.9
	32	180	105	236	216	105	5	120	90	70	14	15	4	M12	100	9	9	6.7	6.5
	40	200	115	260	236	115	5	130	100	80	14	16	4	M12	120	11	11	8	8.2
	50	230	125	288	258	125	5	140	110	90	14	17	4	M12	140	12	14	11.5	12.5
	65	290	145	310	275	145	6	160	130	110	14	17	4	M12	140	12	17	15.2	13.8
	80	310	155	345	298	155	6	190	150	128	18	19	4	M16	160	14	20	22	21.2
	100	350	175	374	325	175	6	210	170	148	18	20	4	M16	180	14	25	32.1	27.8
	125	400	200	426	366	200	7	240	200	178	18	20	8	M16	200	17	32	43.2	41.5
	150	480	225	487	415	225	7	265	225	202	18	20	8	M16	200	17	38	63.1	57.8
1.6	65	290	145	334	301	145	6	185	145	122	18	17	4	M16	160	14	19	20.5	19.2
	80	310	155	366	321	155	6	200	160	133	18	19	8	M16	200	17	20	28.3	27.2
	100	350	175	427	378	175	6	220	180	158	18	20	8	M16	250	22	25	45.3	39.5
	125	400	200	465	405	200	7	250	210	184	18	22	8	M16	250	22	32	57	51.3
	150	480	225	524	457	225	8	285	240	212	22	22	8	M20	280	24	38	69	68.9
2.5	15	130	90	217	203	90	5	95	65	47	14	12	4	M12	80	8	7	5.3	5
	20	150	95	217	203	95	5	105	75	58	14	12	4	M12	80	8	7	5.8	5.5
	25	160	100	217	203	100	5	115	85	68	14	14	4	M12	80	8	7	6.1	6.4
	32	180	105	236	216	105	5	140	100	78	18	15	4	M16	100	9	9	8.6	8.4
	40	200	115	260	236	115	5	150	110	88	18	16	4	M16	120	11	11	10.6	11.2
	50	230	125	288	258	125	6	165	125	102	18	17	4	M16	140	12	14	14.2	14
	65	290	145	334	301	145	7	185	145	122	18	17	8	M16	160	14	19	20.7	19.4
	80	310	155	362	321	155	7	200	160	133	18	19	8	M16	200	17	20	28.5	27.4
	100	350	175	427	378	175	8	235	190	158	22	20	8	M20	250	22	25	45 8	40
	125	400	200	493	433	200	9	270	220	184	26	26	8	M24	280	24	32	75 5	61.6

聲明：【H48H截止止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H48H截止止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
